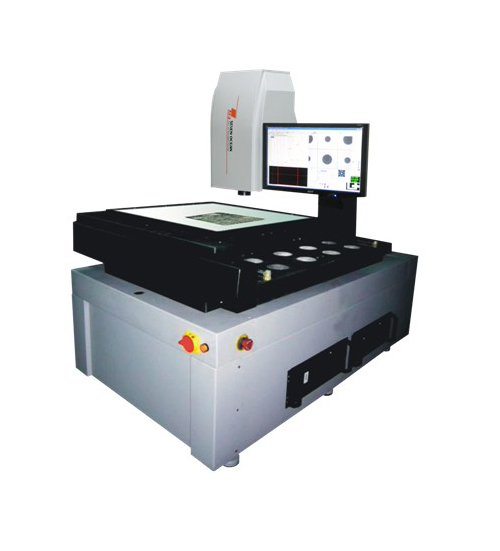

GM-7060系列超高精度大行程影像測量儀
![]()
PCB線路板測量 銘板尺寸測量 印刷版測量
![]()
PCB線路板大行程影像測量儀GM系列為七海測量突破之革命性影像測量系統,結合新光罩技術(GlassMask)取代傳統以光學尺計數之測量模式。無光學尺(光柵尺)、無累計誤差之大行程懸臂式影像測量儀器,將光學尺所產生的區段誤差、累計誤差、回程誤差等問題徹底消除。突破在大行程測量儀器上的限制,更能精確與客觀的獲得確切數據。專門針對電路板(PCB板)、銘板、印刷、TouchPanel等業界測量研發設計。
![]()
·基座、立柱、工作臺全機采用精密00級花崗巖,降低形變系數,穩定性高;
·三軸高精度伺服馬達傳動;
·七海專利光罩技術測量儀,無光學尺和編碼器,無阿貝誤差,精度不受機械誤差影響;
·技術突破,懸臂式大行程影像測量儀,高精度,無累計誤差;
·可搭配激光測頭應用;
·搭配七海版測量軟件EF系列軟件;
·芯片、電路板、PCB板、銘板、印刷、TouchPanel等專用測量機型。
![]()
|
重現性 |
< 0.002mm |
臺面大小 |
920*1018mm |
|
解析力標準 |
0.001mm |
機臺重量 |
750kg(包括機架) |
|
平面精度 |
3+5L/1000µm |
影像放大倍率 |
30x-225x |
|
示值精度(X、Y) |
3+5L/1000µm |
光學放大倍率 |
0.7X-4.5X |
|
工作行程(X/Y/Z) |
700*600*100mm |
CCD |
專用彩色1/3英寸高解析 520TV線 |
|
外形尺寸(WxDxH) |
911*1350*1680mm |
可選配置 |
無死角旋轉燈、自動變倍鏡 頭 |
|
測量范圍(X*Y*Z) |
700*600*100mm |
工作行程 |
700*600*100mm |
|
影像攝取系統 |
sony芯片高解析彩色CCD |
測量理論 |
晶元光罩坐標系統 |
|
鏡頭 |
SEVEN OCEAN OPTICAL 自動變焦鏡頭 |
控制系統 |
全自動閉環控制系統, 日本松下PANASONIC伺服 閉環控制系統 |
|
工作臺結構 |
00級花崗巖 |
儀器結構 |
00級花崗巖 |
|
電源 |
220V 50±5HZ |
功率 |
1KW |
|
溫度范圍 |
20±5℃ 1℃/h 2℃/24h 1℃/m |
濕度 |
40%-70% |
|
震動 |
< 30HZ |
工作臺承重 |
3-5KG均布 |
![]()
|
